Mi volt a cél?
Nem felújítás, hanem egy teljesen új berendezéshez készült, nulláról felépített rendszer – az energiaelosztástól a vezérlésen át a kommunikációig. A projektet úgy kezeltük, mint egy jó ipari vezérlést: nem látványra, hanem működésre készül.
A rendszernek egyszerre kellett tudnia a technológiai köröket automatán futtatni, a műszereket (szint, nyomás, pH) folyamatosan felügyelni, a vegyszeradagolást biztonságosan kezelni, és mindezt egy olyan szekrényben, ahol a későbbi bővítés vagy hibaelhárítás nem „vadászat", hanem rutin.
A „szív": szekrény és energiaelosztás

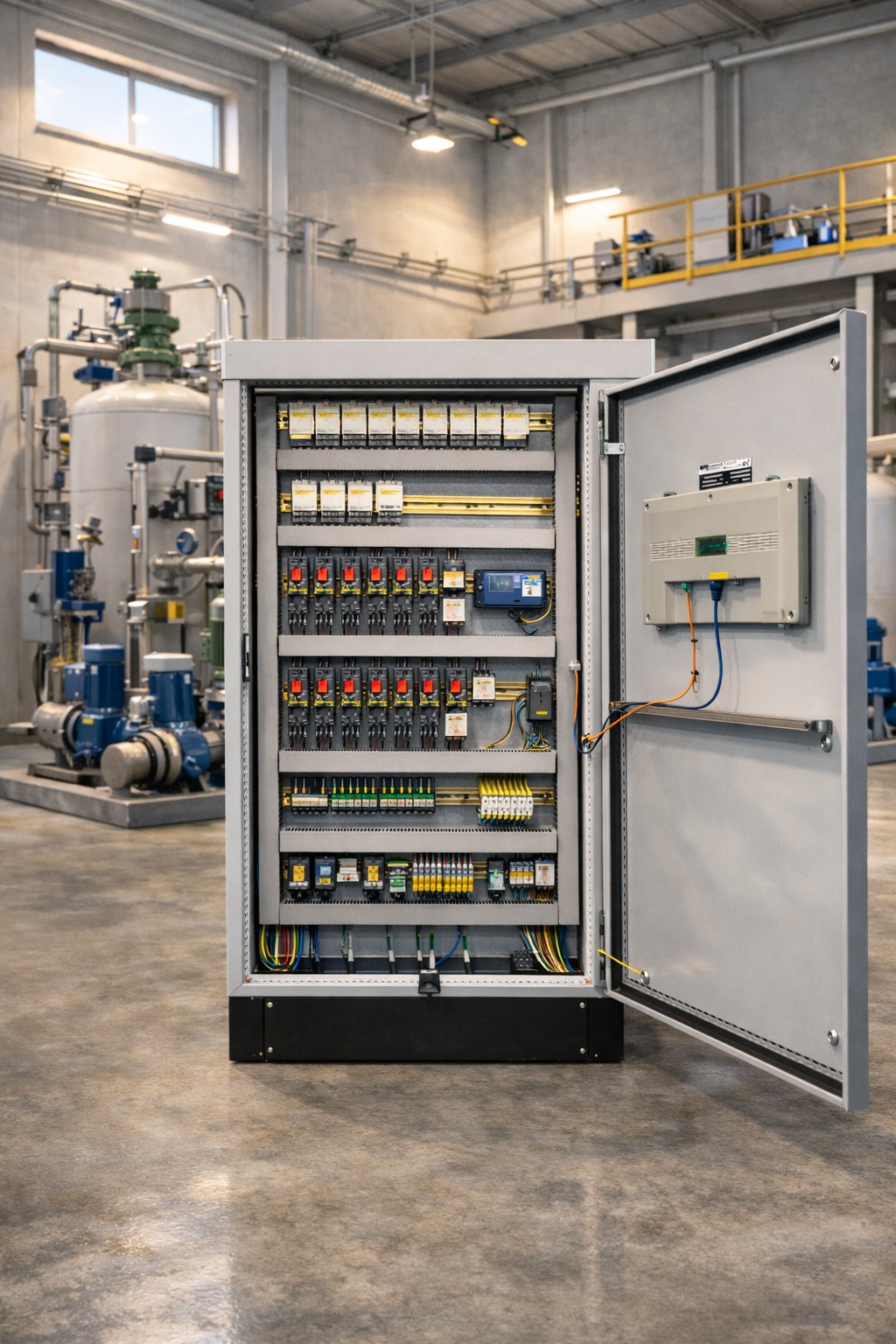

A kivitelezés alapja egy álló kivitelű Rittal VX25 szekrény, alsó kábelbevezetéssel és áram-védőkapcsolós kiegészítéssel. A vészleállító kör a rendszer szerves része – a logika úgy épült fel, hogy leállításkor egyértelműen és követhetően szűnjön meg az engedélyezés.
PLC + I/O: a logika, ami összefogja a technológiát
A vezérlés PLC-re épül, moduláris I/O struktúrával. Külön kezelve a digitális ki/bemeneteket és külön az analóg jeleket (nyomás, pH). A körök logikusan vannak bontva: kimeneti csoportok (motorok, szelepek, adagolók), bemeneti csoportok (szintek, visszajelzések) és analóg bemenetek (nyomás, pH).
Technológiai körök
Keverők és szivattyúk
A kimeneti körök között több keverő és több szivattyú szerepel: puffer és kezelő tartályok keverése, feladó- és átemelő körök, UF és recirkulációs ágak. Mindegyik kör „tudja", mikor van a helye a technológiai folyamatban.
Mágnesszelepek és ágkapcsolások
Bypass és különböző technológiai mágnesszelepek is integrálva lettek: töltő, bolygató/öblítő és bypass jellegű szelepkörök biztosítják a technológiai ágak közötti átkapcsolást.
Vegyszeradagolás
A vegyszeradagolás több körre bontva szerepel: lúg, sav, polimer és kiegészítő adagolók, impulzus jellegű vezérléssel. Ez biztosítja a pontos és biztonságos adagolást a technológiai folyamat minden pontján.
Mérés és felügyelet: szint, nyomás, pH
Egy szennyvízkezelő vezérlés ott válik igazán stabil rendszerré, ahol nem csak kapcsolgat, hanem mérési adatokra reagál.
Szintvédelem több ponton
Úszókapcsolók, reed és pálcás szintérzékelők szerepelnek a körökben – alsó, felső és vész-felső szintekkel, több tartályon. Ezek adják a technológia „érzékszerveit".
Nyomástávadók
Membrános nyomástávadók kerültek a rendszerbe, analóg beolvasással. A nyomásértékek a PLC-ben feldolgozva segítik a folyamatszabályozást.
pH mérések
A pH jelek analógon érkeznek, külön csatornákon, több mérési pontról. A vegyszeradagolás és a pH mérés együtt biztosítja a technológia kémiai stabilitását.
Miért lett szervizbarát?
Mert a szekrény és a logika nem trükkös, hanem követhető: egyértelmű körbontás (kimenetek, bemenetek, analóg), jól kezelhető, dokumentált jellisták, és a technológia részei nem összeöntve, hanem rendszerként kezelve.
A jó vezérlés nem attól jó, hogy bonyolult. Hanem attól, hogy akkor is működik, amikor épp senki sem nézi.
